ハンドホールとは？マンホールとの違いや規格・耐荷重の真実を徹底解説

都市の足元や商業施設の敷地内、普段何気なく歩いている歩道の下には、膨大な電気ケーブルや通信ネットワークが網の目のように張り巡らされています。その地下インフラを中継し、都市機能を陰から支える極めて重要な設備が「ハンドホール」です。街中で見かける小さな鉄蓋や四角いコンクリート構造物を前にして、マンホールとの違いや具体的な用途について疑問を抱いた経験を持つ方も少なくないはずです。

脱炭素化に伴う急速なEV（電気自動車）充電インフラの整備やデータセンターの増設、さらには全国で進む「無電柱化（電柱類地中化）」の潮流を受け、配線を引き込む地下構造物の重要性はかつてないほど高まっています。図面に突如現れる「HH」という記号の正体から、過酷な現場で求められる耐荷重基準、施工時の落とし穴に至るまで、現場の知見と公的データを交えてその全貌を解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：ハンドホールは「作業員が手や腕を入れて作業する小型地下構造物」であり、人間が全身潜入するマンホールとは構造・用途・法的位置づけが明確に異なる。
• 要点2：道路や敷地の車両荷重（T-2〜T-25）に応じた耐荷重設計が義務付けられており、材質も従来のプレキャストコンクリート製から高強度・軽量なレジンコンクリート製まで進化している。
• 要点3：施工不良による雨水の浸入や管路の曲げ半径不足は、高圧ケーブルの地絡事故や通信障害に直結するため、国土交通省の設置基準に沿った厳格な施工管理が不可欠である。

【決定的な違い】ハンドホールとマンホールは何が違う？基本定義と意外な役割

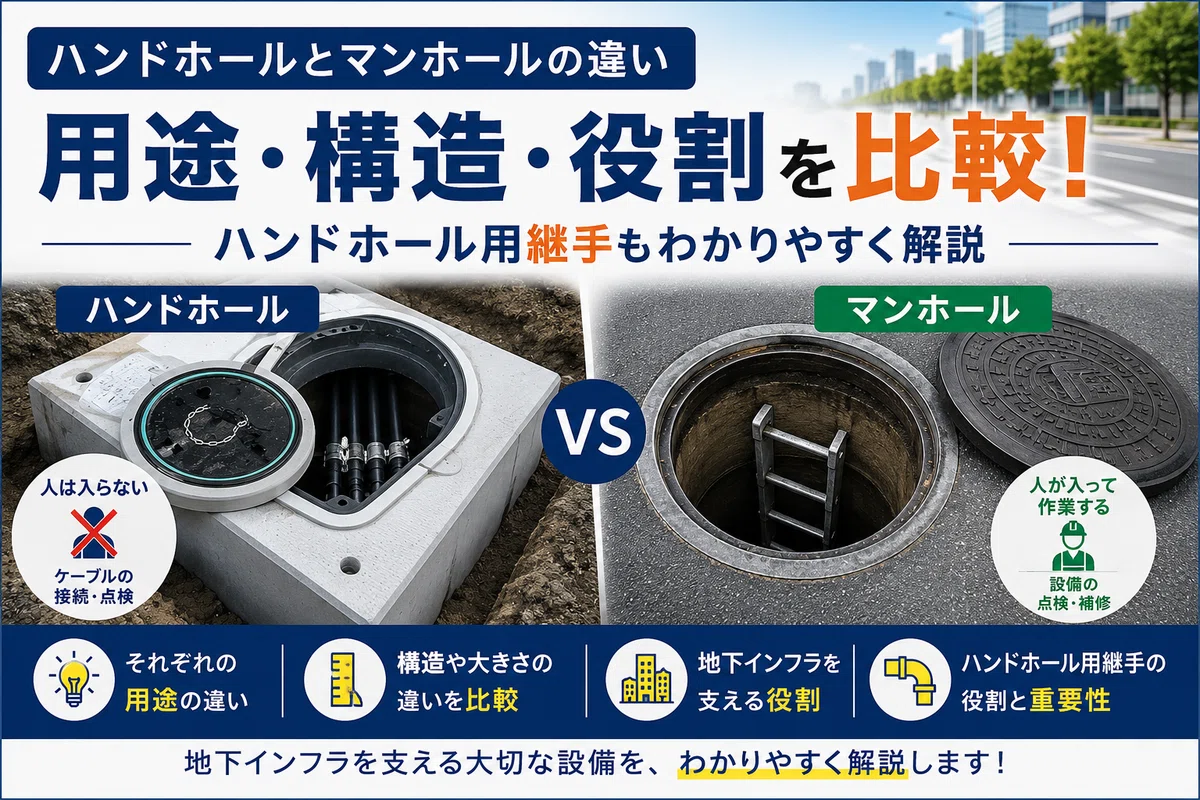

「ハンドホールとは一体何なのか、マンホールと何が決定的に違うのか」という疑問は、建築・電気設備に関わる初学者のみならず、一般の施主や現場担当者からも頻繁に寄せられる問いです。その答えは、文字通り「人間が全身で中に入れるか（Man-hole）」、それとも「地上から手や腕を差し入れて作業するか（Hand-hole）」という点に集約されます。

電気図面や土木図面において、マンホールが「MH」と表記されるのに対し、ハンドホールは「HH」と記されます。人間が内部に入って保守点検を行うマンホールは、一般的に内径1200mm以上の空間を確保し、昇降用ステップや換気設備を伴う大規模な地下室構造です。一方、ハンドホールは内寸300mm角から大きくても900mm〜1000mm角程度にとどまり、作業員は地上にかがみ込み、開口部から手具や工具を差し入れて配線作業を行います。

外見はコンパクトでありながら、担っている役割は極めて重責です。主な役割は次の3点に集約されます。

第一に「施工性の確保」です。電力会社が管理する電柱や幹線から敷地内の受変電設備（キュービクル）へケーブルを引き込む際、地中電線路の配線引き込み距離が長くなると、管路内の摩擦抵抗によってケーブルの許容牽引張力を超えてしまいます。途中にハンドホールを中継地点として設けることで、長距離配管を分割し、電線を安全に引き抜く（延線する）ことが可能になります。

第二に「メンテナンスと将来的な増設」です。万が一のケーブル断線や絶縁不良が発生した際、地下に埋設された配管全体を掘り返すことなく、ハンドホール内部で故障点を特定し、容易にケーブルの引き直しが行えます。光ファイバーや構内LANを敷設する通信配管の用途においても、系統の分岐や将来の予備配管（空配管）の確保に欠かせません。

第三に「ケーブルの防護と品質担保」です。土圧や地下水の水圧、さらにはネズミなどの小動物による食害から重要な配線接続部を保護し、都市インフラの耐用年数を長期にわたって支え続けます。

【規格・寸法・耐荷重】現場で必須となる基準数値と材質別の特徴

ハンドホールを選定する際、最も重視されるのが「規格寸法」と「耐荷重基準」です。設置場所が歩道なのか、大型ダンプが往来する車道なのかによって、要求される構造強度は根本から変わります。

道路構造令や国土交通省の基準に基づき、蓋および本体の耐荷重区分は車両の総重量に応じて「T-2（総重量2トン：歩行者・軽車両用）」「T-6（総重量6トン：普通乗用車用）」「T-14（総重量14トン：中型トラック用）」「T-25（総重量25トン：大型車・緊急車両用）」などに厳密に分類されています。私有地の駐車場であっても、消防車やゴミ収集車、配送トラックが乗り入れる可能性がある場所には、T-14やT-25に耐えうる高強度設計の蓋と躯体を選定しなければ、破損による陥没事故を引き起こすリスクがあります。

材質面では、従来から広く用いられてきたプレキャストコンクリート（RC）製が市場の中心です。あらかじめ工場で所定の品質・寸法に成形された二次製品であり、安定した高強度と経済性を誇ります。官公庁工事や大規模開発における標準仕様として定着していますが、その重量ゆえに搬入・据付には重機が欠かせません。

近年シェアを急激に伸ばしているのが、熱硬化性樹脂に砕石や砂を混合して硬化させたレジンコンクリート製ハンドホールです。通常のコンクリートに比べて圧縮強度・曲げ強度が約3〜4倍と極めて高く、壁厚を薄くできるため、製品重量を約3分の1から半分程度に抑えられる強みがあります。重機が進入できない狭小地や改修現場において、人力での運搬・据付を可能にする画期的な素材として重宝されています。さらに耐薬品性や耐塩害性にも優れ、沿岸部や化学プラントでも高い信頼性を誇ります。

主要な構造や規格、実勢価格の目安を整理した比較データは以下の通りです。

【実態検証】施工現場の生の声と維持管理で見えたリアル

スペックシート上の数値だけでは見えてこないのが、地中に埋設された後のハンドホールの過酷な実態です。大手サブコンの設備施工管理技術者や保全担当者の証言を丹念に取材すると、設計段階では想定しきれなかった生々しいトラブルが浮き彫りになります。

都内の大型商業施設で電気設備管理を担当するベテラン主任技術者は、次のように現場の苦衷を吐露します。

「図面上は単なる中継点に過ぎないHHですが、実際の点検現場では最も頭を抱える場所です。近年多発するゲリラ豪雨の後、蓋を開けるとハンドホールの底まで完全に冠水し、高圧ケーブルの中間接続部が水没しているケースが珍しくありません。普通目蓋（非防水）を採用していたために、地表の雨水や泥が流入し、配管を通って建物側の電気室まで浸水しそうになったヒヤリハット事例もありました」

ネット上の技術者コミュニティ（施工管理技術者のSNSやQ&Aサイト）でも、「ハンドホールの底に雨水が溜まる問題の恒久対策」は常に議論の上位を占めています。

現場の実態調査で見えてきた深刻な問題は以下の2点です。

1. 底面水抜き処理の機能不全：一般にハンドホールの底部には雨水を地中へ浸透させる「水抜き穴」が設けられ、下部には基礎砕石が敷かれます。しかし、周辺土壌が粘土質であったり、地下水位が高い地域では、逆に水抜き穴から地下水が逆流してホール内に溜まり続ける現象が起きています。
2. 蓋のガタツキと騒音苦情：店舗の駐車場などでT-2やT-6の安価な鋳鉄蓋を採用した結果、経年劣化で受枠と蓋に隙間が生じ、車両が通過するたびに「ガシャン」と金属音が鳴り響いて近隣トラブルに発展するケースです。現在では、ガタツキを抑制するパッキン構造やボルト締めロック機能を持つダクタイル鋳鉄製防水平蓋への交換需要が急増しています。

一般に知られていない盲点と現場の誤解｜マンホール代用の危険性

コスト削減や工期短縮を急ぐあまり、現場で陥りがちな致命的な誤解が存在します。「マンホールを設置すると費用がかさむから、少し大きめのハンドホールで代用すれば十分ではないか」という安易な設計変更の誘惑です。しかし、この判断は設備保全上の大事故を招く引き金となります。

最大のリスクは「電力ケーブルの許容曲げ半径の侵害」です。高圧受電用の架橋ポリエチレン絶縁ビニルシースケーブル（CVケーブルなど）は、極めて硬く、規定以上の急激な角度で曲げる（急峻なベンド）と、絶縁破壊を起こして短絡や地絡火災を引き起こします。日本電気技術規格委員会（JESC）等の指針では、ケーブル外径の8〜10倍以上の曲げ半径を確保することが定められています。作業スペースが手作業前提の狭いハンドホール内では、太い幹線ケーブルを曲げ切ることができず、被覆に過大なストレスを与えたまま無理やり押し込む施工事故が後を絶ちません。

もう一つの盲点は「通信配管における光ファイバーの余長処理」です。光ケーブルは切断後の融着接続作業を行うため、将来のメンテナンス用にハンドホール内に数メートルから十数メートルの「巻き余長」を収容する必要があります。小型のハンドホールに無理に光ファイバーを詰め込むと、許容曲げ半径を下回り、光信号の減衰や心線の破断という深刻な通信障害を引き起こします。

「人が入らないから安全」という思い込みも危険です。深さ1メートルを超えるハンドホールでは、蓋を開けた瞬間に内部に滞留していた酸欠空気や硫化水素ガスが吹き出すリスクがあり、作業前には適切な換気とガス検知が安全衛生上求められます。

【国土交通省基準】施工手順と現場で失敗しないための重要注意点

国土交通省の「公共建築工事標準仕様書（電気設備工事編）」や道路占用工事の基準に則り、高品質なハンドホール施工を完遂するためには、確立された標準手順と勘所を押さえる必要があります。

施工の全工程は、以下のステップで進められます。

1. 掘削および基礎砕石工：所定の計画深さまで掘削を行い、底部に厚さ100〜150mm程度の再生クラッシャーラン（RC-40等）を均一に敷き均し、プレートコンパクターやランマーで強固に転圧・締固めを行います。基礎が軟弱だと、製品自重と上載荷重によって不同沈下を引き起こします。
2. 本体の据付・レベル出し：プレキャスト製品またはレジンコンクリート製本体を吊り込み（または人力搬入）、水準器を用いて傾きがないよう厳密に水平を出します。
3. 管路接続と止水（ベルマウス・シール処理）：地中電線管（FEP管や鋼製電線管）をホール側面のノックアウト孔に接続します。管口にはケーブル引き入れ時の傷付きを防ぐ「ベルマウス」を必ず装着し、管路とハンドホール本体の隙間には無収縮モルタルや専用の防水止水パテを充填して、地下水の浸入を物理的に遮断します。
4. 埋戻しと層状締固め：良質土または山砂を用いて、約200〜300mmごとに層状に土を入れ、入念に転圧を繰り返します。片側だけに急激に土を入れると、土圧の偏りによって本体が傾斜するため、全周均等に埋め戻す配慮が求められます。
5. 首部嵩上げ・受枠および蓋の据付：最終的な舗装面（アスファルトやインターロッキング）の仕上がり高さ（GL）に合わせて、調整リング（嵩上げ材）を用いて蓋の受枠高さをミリ単位で調整します。雨水がホール内に流れ込まないよう、周囲の舗装勾配をわずかに外側へ逃がす設計がセオリーです。

【プロの結論】現場条件に応じた最適解と後悔しない選定基準

インフラのライフサイクルコスト（生涯費用）を最小化し、トラブルを未然に防ぐための選定基準は、現場の物理的制約と重要度によって明確に峻別されます。

【レジンコンクリート製を即座に選定すべき現場】

• 市街地の狭小地・既存敷地の改修工事：大型ラフタークレーンやユニック車が横付けできず、手作業での小運搬が必須となる現場。
• 超短工期が要求される現場：即日復旧が求められる道路横断工事や、工場稼働停止のわずかな隙間時間に行う改修工事。
• 耐腐食性が問われる過酷環境：海岸隣接地の塩害エリア、下水・排水配管に近接する土壌、化学工場の敷地内。

【プレキャストRC製を堅実に選定すべき現場】

• 重機の進入が容易な新規造成地・幹線道路：資材の調達コストを最優先し、標準仕様として大量発注する公共土木工事。
• T-25を超える超重量車両の往来が想定される港湾・物流拠点：圧倒的な自重とコンクリートボリュームによる構造的安定性が求められる場所。

【決して選定を妥協してはならない防護仕様】

「費用を削るために蓋を普通蓋（落とし込み式）にする」という判断は、将来の漏水改修工事で数百万円の追加損失を招く最も愚かな選択です。冠水履歴のある低地、あるいは屋内の電気室へ直結する管路を持つハンドホールにおいては、迷わず「ダクタイル鋳鉄製・ボルト固定密閉防水平蓋」を指定することが、現場を守る唯一の防壁となります。

【ハンドホールとは】に関するよくある質問（FAQ）

Q1：ハンドホール内部に水が溜まった場合、ケーブルは漏電しないのですか？
A1：地中電線路に使用されるケーブル（高圧・低圧のCVTケーブル等）は防水性シースを備えているため、ケーブル単体が浸水しても直ちに漏電することはありません。しかし、ケーブル同士を接続した「中間接続部（ジョイント部）」や、ケーブル被覆の経年劣化による微細な亀裂がある場合、水没状態が続くことで絶縁低下や地絡・短絡事故を引き起こします。そのため、ハンドホール内は極力ドライな状態を保つ排水設計が原則です。

Q2：ハンドホールの蓋に「電気」「通信」などの文字が入っているのはなぜですか？
A2：維持管理の効率化と事故防止のためです。地下には電力線、光ファイバー、電話線、CATV、信号線など異なる事業者の管路が埋設されています。地上から蓋を見ただけで内部に収容されている配線の種類や電圧レベルが判別できるよう、日本工業規格（JIS）や各自治体・インフラ事業者の仕様により、「電気」「通信」「弱電」「強電」などの刻印表示が義務付けられています。

Q3：敷地内のアスファルト舗装の打ち替え時、ハンドホールの高さ調整はどうすればよいですか？
A3：舗装の厚みが増す場合、ハンドホール本体を取り替える必要はありません。本体と受枠の間に挟み込むコンクリート製または樹脂製の「嵩上げアジャスター（調整リング）」が各種厚み（20mm〜100mm単位）で販売されています。これらをモルタルや専用接着剤で積層固定することで、ミリ単位で新設舗装面とフラットに合わせることが可能です。

まとめ：インフラ長寿命化の時代を生き抜く選定眼

都市の強靱化やデジタル社会の深化に伴い、地中に潜むハンドホールの重要性は増すばかりです。電柱のない美しい街並みも、高速な通信ネットワークも、EVが快適に走る街の風景も、すべては地下数十センチに埋設された頑強なハンドホールという中継基盤があってこそ成り立っています。

単なる「地下の箱」と侮ることなく、マンホールとの明確な役割分担を理解し、現場の土圧や車両荷重、水害リスクを見極めた上で最適な規格・材質・蓋仕様を導き出すこと。それこそが、長期にわたって人々の生活と資産を守り抜くプロフェッショナルの技術倫理です。 （出典: ハンド ホール と は（Yahoo!ニュース））
